섬유 패치 코드는 무엇입니까

안녕하세요 여러분, 저는 웬디입니다.오늘은 광섬유 패치 케이블을 소개하겠습니다.광섬유 통신은 신흥 기술로서 현대 통신의 주요 기둥 중 하나가 되었으며, 트래픽 데이터의 급속한 증가로 인해 현대 통신 네트워크에서 중요한 역할을 하고 있습니다.

광섬유 패치 케이블

Ⅰ.광섬유 패치 케이블이란 무엇입니까?

광섬유 패치 케이블은 양쪽 끝에 커넥터 플러그가 있고 더 두꺼운 보호 코팅이 있는 광섬유 케이블로 정의됩니다.이는 주로 광섬유 통신 시스템, 광섬유 액세스 네트워크, 광섬유 데이터 전송 네트워크 및 근거리 통신망 등의 애플리케이션에 활용됩니다.케이블 TV 네트워크, 통신 네트워크, 컴퓨터 광섬유 네트워크 및 광학 테스트 장비에 사용할 수 있습니다.

Ⅱ.광섬유 패치 케이블의 구조

광섬유 패치 케이블은 광섬유 점퍼에 메쉬 차폐층이 없고 중앙이 빛 전파를 위한 유리 코어라는 점을 제외하면 구조상 동축 케이블과 동일합니다.유리 봉투가 코어를 둘러싸고 있으며 그 뒤를 이어 외부에는 얇은 플라스틱 재킷(PVC 또는 테프론)이 있습니다.

광섬유 패치 코드와 피그테일의 차이점을 이해하는 것이 중요합니다.피그테일에는 커넥터 플러그가 있는 한쪽 끝만 있고, 다른 쪽 끝은 다른 광섬유 케이블 코어에 융착된 광섬유 케이블 코어의 파손된 끝입니다.커플러, 점퍼 및 기타 유사한 장치도 사용됩니다.점퍼의 양쪽에는 이동식 커넥터가 있습니다.인터페이스는 다양한 모양과 크기로 제공됩니다.다양한 인터페이스에는 다양한 커플러가 필요합니다.점퍼는 두 부분으로 구성되어 있으며 피그테일로 착용할 수 있습니다.

Ⅲ.광섬유 패치 케이블의 유형

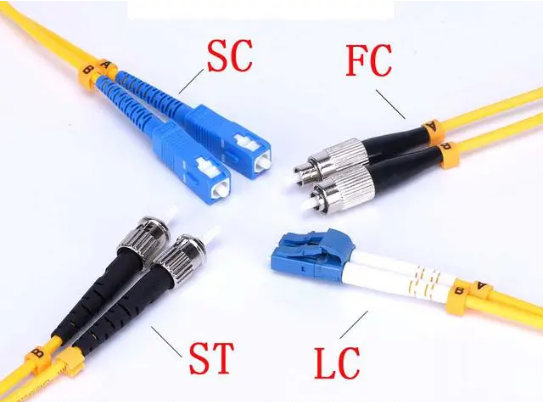

광 모듈에 연결된 광섬유 연결인 광섬유 패치 케이블(광섬유 커넥터라고도 함)에는 다양한 유형이 있습니다.함께 사용할 수 없습니다.그만큼LC광섬유 커넥터는 다음 용도로 사용됩니다.SFP모듈, 반면SC광섬유 커넥터는 다음 용도로 사용됩니다.GBIC.네트워크 엔지니어링에서 일반적으로 사용되는 일부 광섬유 커넥터에 대한 전체 개요는 다음과 같습니다.

①FC형 광섬유 패치 케이블 : 외부 보강을 위해 금속 슬리브를 사용하고 고정을 위해 턴버클을 사용합니다.에ODF측면에서는 일반적으로 사용됩니다(패치 패널에서 가장 많이 사용됨).

②SC형 광섬유 패치 케이블: SC형 광섬유 패치 케이블: SC형 광섬유 패치 케이블을 연결하는 커넥터입니다.GBIC광학 모듈은 직사각형 쉘과 회전이 필요 없는 플러그 앤 풀 체결 기술을 갖추고 있습니다.(가장 일반적으로 라우터 스위치에서 발견됨)

③ST형 광섬유 패치 케이블: 외부 쉘은 원형이며, 부착 방법은 광섬유 분배 프레임에 자주 사용되는 턴버클입니다.(표준 ST 커넥터는 다음 용도로 사용됩니다.10베이스-F연결.) 광섬유 분배 프레임은 종종 이 재료로 만들어집니다.)

④LC형 광섬유 패치 케이블 : 접합용 커넥터입니다.SFP사용하기 쉬운 RJ(모듈러 잭) 래치 메커니즘을 사용하는 모듈입니다.(이것은 라우터에서 널리 사용되는 용어입니다.)

커넥터에 따라 FC, ST,SC,LC, MU, MPO/MTP, E2000, MTRJ,SMA등. 단면 접촉 방법에는 다음이 포함됩니다.PC,UPC,APC, 광모듈을 연결하는데 사용되는 커넥터는 주로LC.SC.이 세 가지 종류의 MPO/MTP가 있습니다.광섬유 점퍼 커넥터는 광섬유 점퍼를 구매할 때 사용자가 고려해야 할 문제입니다.

커넥터의 색상에 따라 파란색(단일 모드 커넥터에 일반적으로 사용됨), 베이지색 및 회색(다중 모드 커넥터에 일반적으로 사용됨)으로 나눌 수 있습니다.

테일 커버의 색상에 따라 회색, 파란색, 녹색, 흰색, 빨간색, 검정색, 청록색으로 나눌 수 있습니다.

파이버 코어의 수에 따라 단일 코어, 이중 코어, 4코어, 6코어, 8코어, 12코어, 24코어, 48코어 및 72코어로 구분되거나 고객이 지정할 수 있습니다.

코어의 직경에 따라 다중 모드 광섬유와 단일 모드 광섬유로 나눌 수 있습니다.50μm-65μm는 다중 모드 광섬유로, 주어진 작동 파장에서 분산 손실이 크고 전송 거리가 짧은 다중 모드를 전송하는 광섬유를 말하며 단거리 광섬유 통신 시스템에 적합합니다.9μm는 단일 모드 광섬유로 한 모드의 빛만 전송할 수 있으며 모드 간 분산이 매우 작아 장거리 통신에 적합합니다.

에 따르면ITU-T표준, 통신 섬유는 7가지 범주로 나뉩니다.G.651, G.652, G.653, G.654,G.655, G.656 및G.657, 그 중G.651다중모드 광섬유이다.G.651-G.657은 단일 모드 광섬유입니다.ISO/IEC다중 모드 광섬유를 다음과 같이 나눕니다.OM1-OM5.이 5가지 유형의 다중 모드 광섬유는 주로 근거리 통신망(LAN)과 데이터 센터(DCN)에 사용됩니다.위에서 언급한 광섬유 점퍼인 ETU-LINK )를 사용할 수 있습니다.

섬유 길이는 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.

케이블 외피 재질에 따라 일반 유형, 일반 난연성 유형, 저연 할로겐 프리 유형(LZSH), 저연 할로겐 프리 난연 유형, 장갑 등으로 나눌 수 있습니다. 점퍼는 새로운 유형입니다.

장비실이나 기타 위험한 상황에서 사용할 수 있는 광섬유 패치 케이블입니다.기갑 패치 케이블은 스테인리스 스틸 호스의 보호를 강화하고 표준 광섬유 패치 코드보다 압축 및 인장 품질이 더 강합니다.

Ⅴ.광섬유 패치 케이블을 선택하는 방법은 무엇입니까?

OM1, OM2, OM3, OM4 다중 모드 및 OS2 단일 모드 광섬유는 일반적으로 광섬유 패치 연결에서 발견됩니다.SC, 세인트, FC,LC, MTRJ 및 E2000은 광섬유 점퍼 커넥터 종류 중 일부입니다.실제로 모든 경우에 적용할 수 있는 일률적인 솔루션은 없으며 각자의 필요에 따라 선택해야 합니다.네트워크용 점퍼를 선택할 때 어떤 요소를 고려해야 합니까?다음의 간단한 지침을 따르십시오.

1. 광섬유 커넥터의 종류

다양한 커넥터는 주로 MPO와 같은 다양한 장치에 사용됩니다.SC.FC,LC.ST 인터페이스 점퍼:

(1) MPO 유형 광섬유 패치 케이블: 40G, 100G 광 모듈 연결 및 고밀도 데이터 센터에 사용됩니다.

(2) LC 광섬유 패치 케이블: SFP 광 모듈 연결에 사용되며 모듈형 잭을 사용하며 이러한 종류의 점퍼는 일반적으로 라우터에 사용됩니다.

(3) SC형 광섬유 패치 케이블: GBIC 광모듈에 연결됩니다.외피는 직사각형이며, 체결 방식은 회전할 필요가 없는 플러그인 래치 방식입니다.일반적으로 라우터와 스위치에 사용됩니다.

(4) FC 유형 광섬유 패치 케이블: 외부 강화 방법은 금속 슬리브를 채택하고 고정 방법은 일반적으로 분배 프레임에 사용되는 턴버클입니다.

ST 유형 광섬유 패치 케이블: 쉘은 둥글고 고정 방법은 일반적으로 분배 프레임에 사용되는 턴버클입니다.

2. 섬유의 종류

다중 모드 광섬유 패치 케이블은 50/125um 또는 62.5/125um 광섬유를 사용하고, 단일 모드 광섬유 패치 케이블은 9/125um 광섬유를 사용합니다.장거리 데이터 전송은 단일 모드 광섬유 패치 케이블로 처리되는 반면, 단거리 데이터 전송은 다중 모드 광섬유 패치 케이블로 처리됩니다.단일 모드 광섬유 패치 케이블의 재킷은 노란색인 반면, 다중 모드 광섬유 패치 케이블은 OM2(주황색), OM3(물색), OM4(보라색) 및 OM5(주황색)(사과 녹색)으로 분류됩니다.

3. 커넥터 연삭 방법

광섬유 전송 품질은 다양한 연삭 절차에 의해 결정됩니다.PC/UPC는 파란색이고,APC녹색입니다.

PC(Physical Contact)는 신체 접촉의 약어입니다.페룰의 표면은 작은 구형 모양으로 연마되고 섬유 코어는 굽힘이 가장 높은 지점에 위치하여 섬유 구성 요소 사이의 에어 갭을 줄이고 두 개의 섬유 끝면이 물리적으로 접촉하게 합니다.

초물리적 단면을 다음과 같이 지칭합니다.UPC(초신체 접촉).그만큼UPC커넥터의 끝면은 완전히 평평하지는 않지만 보다 정확한 결합을 위해 약간의 곡선을 가지고 있습니다.UPCPC를 기반으로 하지만 단면 연마 및 표면 광택이 더 좋고 단면이 더 돔 모양입니다.

섬유 끝면은 일반적으로 8° 베벨로 연마됩니다.APC(각진 신체 접촉), 경사 신체 접촉.8° 각도 베벨은 베벨 각도를 통해 광원으로 직접 반사하는 대신 클래딩에 빛을 반사함으로써 광케이블 끝면을 더 조밀하게 만들고 연결 성능을 향상시킵니다.

PC의 삽입 손실,UPC., 그리고APC커넥터는 일반적으로 0.3dB 미만입니다.하지만 에어 갭이 더 좁기 때문에UPC/PC 커넥터는 낮은 삽입 손실을 달성하기가 더 쉽습니다.APC업계 표준 반사 손실은 -60dB입니다.PC반사 손실은 -45dB이고,UPC반사 손실은 종종 -50dB(또는 그 이상)이고 PC 반사 손실은 -45dB입니다.

4. 광섬유 패치 케이블 보호 슬리브 소재

PVC와LSZH광섬유 패치 코드에 일반적으로 사용됩니다.

LSZH(Low Smoke Zero Halogen)는 환경 보호 및 난연성이 우수한 저연 할로겐 프리 소재이지만 상대적으로 가격이 비쌉니다.PVC(폴리염화비닐)폴리염화비닐 소재는 인화성이 있고 유독가스를 발생하므로 실내용으로 적합하지 않으며 가격이 저렴합니다.

섬유 점퍼를 선택할 때 얼마나 오랫동안 입을 것인지 생각하는 것도 중요합니다.광섬유 패치 케이블을 선택할 때 재료의 신뢰성뿐만 아니라 전송 속도와 손실은 물론 특정 매개변수 정보도 고려해야 합니다.

페룰의 끝면은 광섬유 패치 케이블을 사용하는 동안 범프를 방지하기 위해 차폐되어야 하며 분해 후 즉시 더스트 캡을 적용해야 합니다.전송 중에 레이저 신호는 광섬유의 끝면을 똑바로 바라보면 안 됩니다.

Ⅴ.광섬유 패치 케이블 사용 시 주의 사항

광섬유 패치 케이블 사용에 대한 참고 사항: (단일 모드 광섬유 점퍼 및 다중 모드 광섬유 점퍼 포함)

1. 광 모듈의 트랜시버 파장이 일치해야 합니다. 광섬유 점퍼 양쪽 끝에 있는 광 모듈의 트랜시버 파장이 일치해야 합니다.가장 일반적인 차별화 기술은 섬유 점퍼의 색상을 비교하는 것입니다.

2. 달리 명시되지 않는 한.단파장 광모듈에는 주황색 다중모드 광섬유가 사용된다.장파 모듈에는 노란색 단일 모드 광섬유가 사용됩니다.이는 제조업체의 구성에 따라 달라지기 때문에 일반적인 오해입니다.이는 데이터 전송의 정확성을 보장하기 위해 수행됩니다.

3. 광섬유 패치 코드는 민감한 소재로 만들어졌으므로 사용 중에 과도하게 구부리거나 감싸지 마십시오.보호 커버가 있더라도 주의 깊게 살펴보십시오.파괴하기 쉬울 뿐만 아니라, 투과되는 빛의 양도 증가합니다.감쇠는 강도를 감소시키는 과정을 설명하는 데 사용되는 용어입니다.

4. 광섬유 패치 케이블 보호: 광섬유 커플링을 연결한 후 방진 및 방유 처리를 하지 않으면 광섬유 커플링이 손상됩니다.
